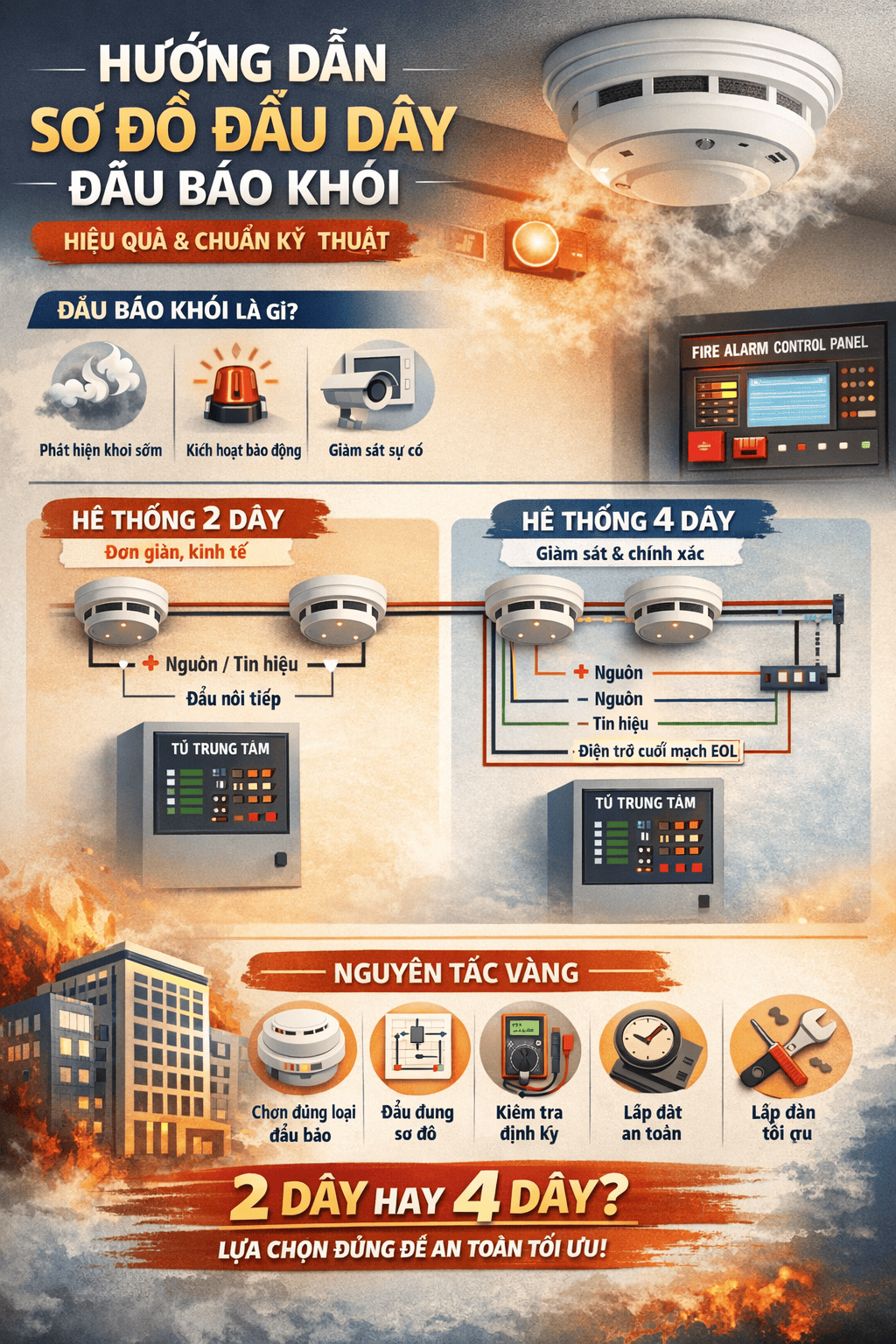

Hướng Dẫn Cách Đấu Dây Đầu Báo Khói 2 Dây & 4 Dây Chi Tiết Nhất

Việc lắp đặt hệ thống báo cháy đúng kỹ thuật không chỉ đảm bảo thiết bị hoạt động ổn định mà còn là yếu tố sống còn để bảo vệ tính mạng và tài sản khi sự cố xảy ra. Bài viết này sẽ phân tích chuyên sâu về hai sơ đồ đấu dây phổ biến nhất hiện nay: Hệ 2 dây (2-wire) và Hệ 4 dây (4-wire), giúp bạn lựa chọn giải pháp phù hợp nhất cho công trình của mình.

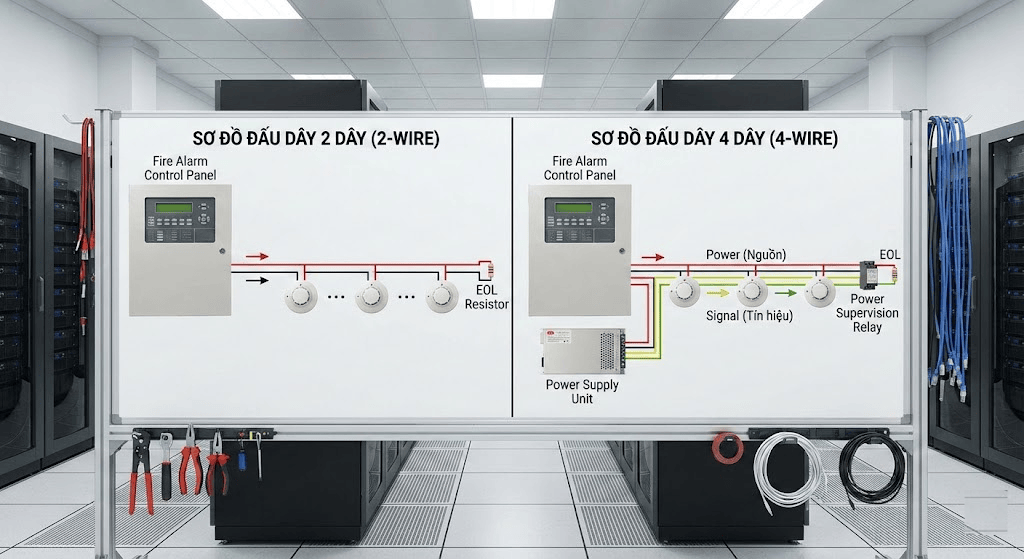

1. Sơ Đồ Đấu Dây Đầu Báo Khói 2 Dây (2-Wire)

Hệ thống 2 dây là giải pháp tiêu chuẩn cho các công trình vừa và nhỏ nhờ sự đơn giản và tiết kiệm chi phí.

Nguyên lý hoạt động

Trong sơ đồ này, tủ trung tâm báo cháy (Fire Alarm Control Panel) vừa cấp nguồn, vừa nhận tín hiệu báo cháy trên cùng một đôi dây (Zone). Các đầu báo khói được mắc song song trên đường dây này. Khi một đầu báo kích hoạt, nó sẽ làm sụt áp trên đường dây, từ đó tủ trung tâm nhận biết được tín hiệu báo cháy.

Cách đấu nối

• Kết nối: Các đầu báo được mắc song song (chân dương đấu với dương, chân âm đấu với âm của đường dây zone).

• Điểm cuối: Một điện trở cuối tuyến (EOL Resistor) được lắp ở đầu báo cuối cùng để tủ trung tâm giám sát tình trạng đứt dây.

Đánh giá kỹ thuật

• Ưu điểm: Tiết kiệm dây dẫn và chi phí nhân công lắp đặt. Cấu trúc đơn giản, dễ bảo trì cơ bản.

• Nhược điểm: Khó xác định chính xác đầu báo nào đang kích hoạt nếu không có đèn báo phòng (đối với hệ thường). Khả năng cấp nguồn cho các thiết bị ngoại vi (như còi đèn tích hợp) bị hạn chế.

2. Sơ Đồ Đấu Dây Đầu Báo Khói 4 Dây (4-Wire)

Đây là hệ thống ưu việt dành cho các công trình lớn, yêu cầu độ tin cậy cao hoặc tích hợp với các hệ thống an ninh/báo động chống trộm (Burglar Alarm).

Nguyên lý hoạt động

Hệ thống tách biệt hoàn toàn đường cấp nguồn và đường tín hiệu:

• Cặp dây nguồn (Power): Cung cấp điện áp (thường là 12VDC hoặc 24VDC) để nuôi đầu báo.

• Cặp dây tín hiệu (Signal/Alarm): Là một tiếp điểm khô (thường đóng NC hoặc thường hở NO). Khi báo cháy, rơ-le trong đầu báo sẽ nhảy, gửi tín hiệu về tủ trung tâm.

Quy trình lắp đặt chuẩn

1. Cấp nguồn: Đấu 2 dây nguồn từ bộ nguồn phụ hoặc ngõ ra nguồn của tủ trung tâm vào chân Power của đầu báo.

2. Đấu tín hiệu: Đấu 2 dây tín hiệu từ Zone của tủ trung tâm vào chân Alarm (Com-NO/NC) của đầu báo.

3. Giám sát: Bắt buộc sử dụng Module giám sát hoặc Điện trở cuối tuyến (EOL) đặc biệt để đảm bảo nếu đầu báo bị tháo ra hoặc mất nguồn, tủ trung tâm sẽ báo lỗi (Trouble).

Đánh giá kỹ thuật

• Ưu điểm:

  • Độ tin cậy cao: Tách biệt nguồn và tín hiệu giúp hệ thống hoạt động ổn định, giảm nhiễu.

  • Tương thích rộng: Có thể kết nối với các hệ thống báo động chống trộm hoặc tủ điều khiển PLC không chuyên dụng cho PCCC.

  • Tự động Reset: Nhiều đầu báo 4 dây có khả năng tự ngắt nguồn để reset sau khi báo động.

• Nhược điểm: Chi phí dây dẫn cao gấp đôi so với hệ 2 dây. Kỹ thuật đấu nối phức tạp hơn.

3. Bảng So Sánh Nhanh: Nên Chọn Loại Nào?

4. Các Lưu Ý "Vàng" Khi Lắp Đặt & Bảo Trì

Để hệ thống hoạt động bền bỉ, kỹ thuật viên cần tuân thủ 3 nguyên tắc sau:

1. Không bao giờ bỏ qua điện trở cuối tuyến (EOL): Rất nhiều thợ lắp đặt thường đấu tắt (short) hoặc bỏ qua EOL. Điều này khiến tủ trung tâm không thể phát hiện khi dây bị chuột cắn hoặc đứt ngầm, dẫn đến hệ thống "chết" mà không ai biết.

2. Vệ sinh định kỳ: Bụi bẩn là kẻ thù số 1 của đầu báo khói (gây báo giả). Nên dùng máy nén khí hoặc máy hút bụi chuyên dụng để vệ sinh buồng cảm biến 6 tháng/lần.

3. Kiểm tra cực tính: Với hệ 2 dây, việc đấu sai cực tính (+/-) có thể khiến toàn bộ Zone bị lỗi hoặc không hoạt động, dù đầu báo không bị hỏng.

Kết luận

Việc lựa chọn sơ đồ 2 dây hay 4 dây phụ thuộc vào quy mô công trình và yêu cầu quản lý của chủ đầu tư. Nếu bạn cần sự đơn giản và tiết kiệm, hệ 2 dây là lựa chọn tối ưu. Ngược lại, nếu cần sự chính xác và tích hợp linh hoạt, hãy đầu tư vào hệ thống 4 dây.
